Protection de plats carbone
La protection plats carbone
La stabilité au feu des structures et supports en béton armé est obtenue en limitant l’augmentation de la température de l’acier à l’intérieur du béton. Lorsque les structures porteuses existantes nécessitent des renforcements (dans le cas d’un changement d’affectation, d’un confinement parasismique, d’une réhabilitation etc.), une des solutions consiste à coller des plaques renforcées de fibres de carbone avec une colle à base de résine époxy.
Dans le but de garantir la tenue et le bon fonctionnement de ces renforts carbone en cas d’incendie, la solution consiste à garantir une température de la colle utilisée. Cette température maximale, variant entre 45 et 80 °C, figure dans les avis techniques des fabricants auxquels il conviendra de se reporter.
Suite à la réalisation d’essais de résistance au feu au sein du laboratoire Efectis, GEOSTAFF® propose, par l’intermédiaire de l’Appréciation de Laboratoire n° EFR-18-001644, des solutions validées en GEOTEC®S afin de protéger les renforts en carbone installés sous les dalles et les poutres en béton en fonction des performances au feu recherchées et des températures critiques fournies par le fabricant.
Le concept du plat carbone
Qu’est ce qu’un plat carbone ?
Avant d’aborder les solutions de protection, il est essentiel de comprendre ce qu’est un plat carbone. Imaginons une bande extrêmement résistante, mesurant entre 5 et 15 cm de large et seulement 1,2 mm d’épaisseur. Cette bande est constituée d’une multitude de fibres de carbone, reconnues pour leur grande résistance et leur légèreté. C’est cette propriété qui en fait un choix idéal pour le renforcement des structures en béton.
Le processus de renforcement
Le renforcement ne s’arrête pas à l’application de plats carbone. Le procédé nécessite une préparation minutieuse du support en béton. Une fois que le support est jugé sain, les plats carbones sont collés en utilisant une colle à base de résine époxydique. C’est une méthode qui a fait ses preuves, notamment pour pallier le manque d’acier tendu dans certaines structures : renfort de dalle et de poutre à la flexion ; confinement de poteaux béton ; renforcement au poinçonnement…
La protection cruciale des armatures collées en carbone
Si les plats carbones renforcent les structures en béton, ils présentent un point faible en cas d’incendie. La résine époxydique, utilisée pour leur collage, est vulnérable aux hautes températures. Une exposition à la chaleur peut causer la dégradation de cette résine, rendant ainsi les plats carbones inefficaces.
Afin de permettre une bonne isolation coupe-feu et d’assurer la stabilité au feu des plats carbone et par extension des structures en béton, il est indispensable de garantir une température de la colle utilisée. Cette température maximale, variant entre 45 et 80° C figure dans les avis techniques des fabricants auxquels il conviendra de se reporter.
Face à cette vulnérabilité, nous avons développé une solution unique et fiable : les plaques coupe-feu GEOTEC®. La résistance au feu a été éprouvée et validée par des essais au laboratoire Efectis, qui garantit ainsi la sécurité des structures en béton en cas d’incendie. Ces plaques sont également largement utilisées pour les gaines de désenfumage et de ventilation, offrant une protection efficace et durable.

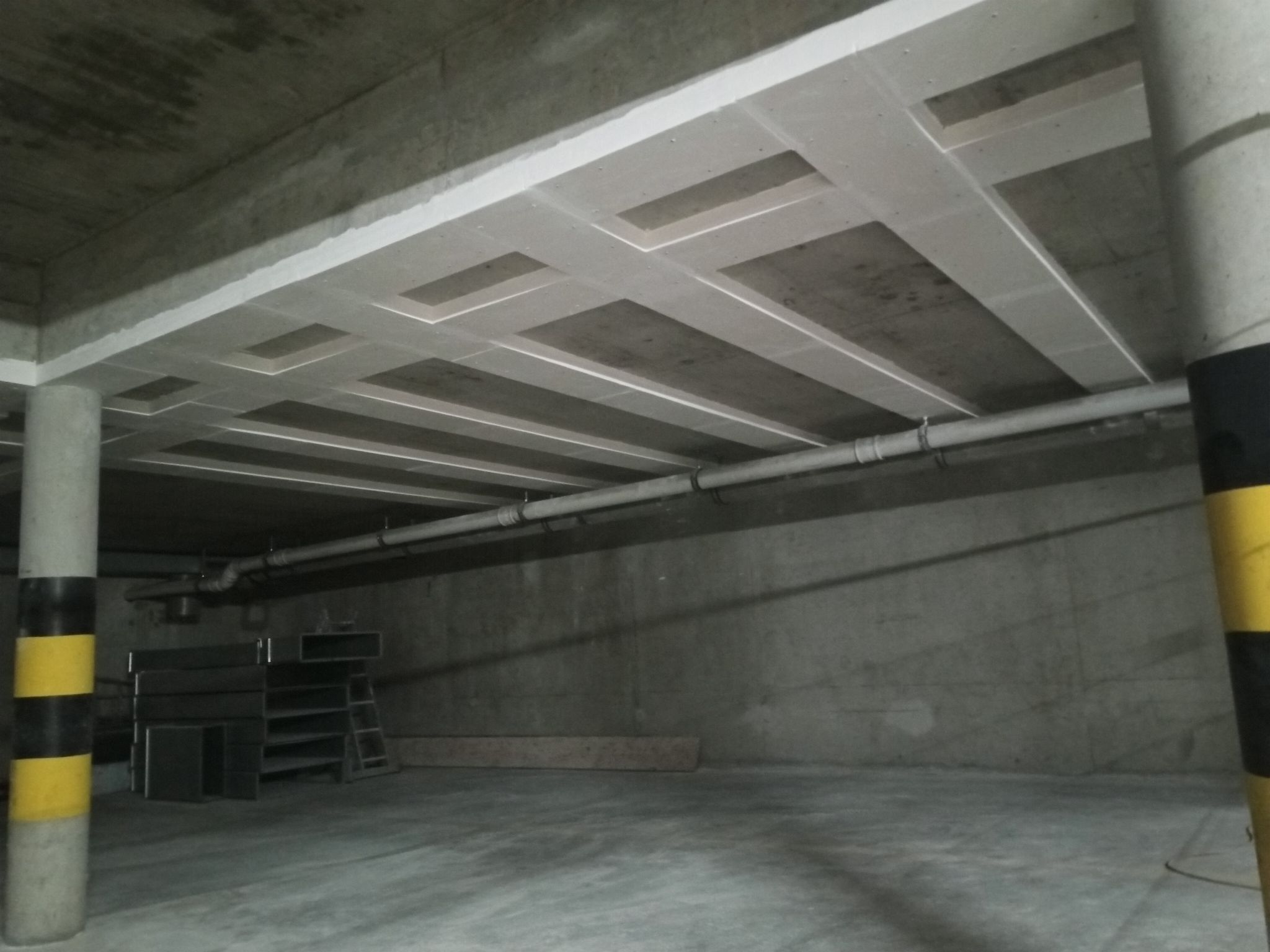

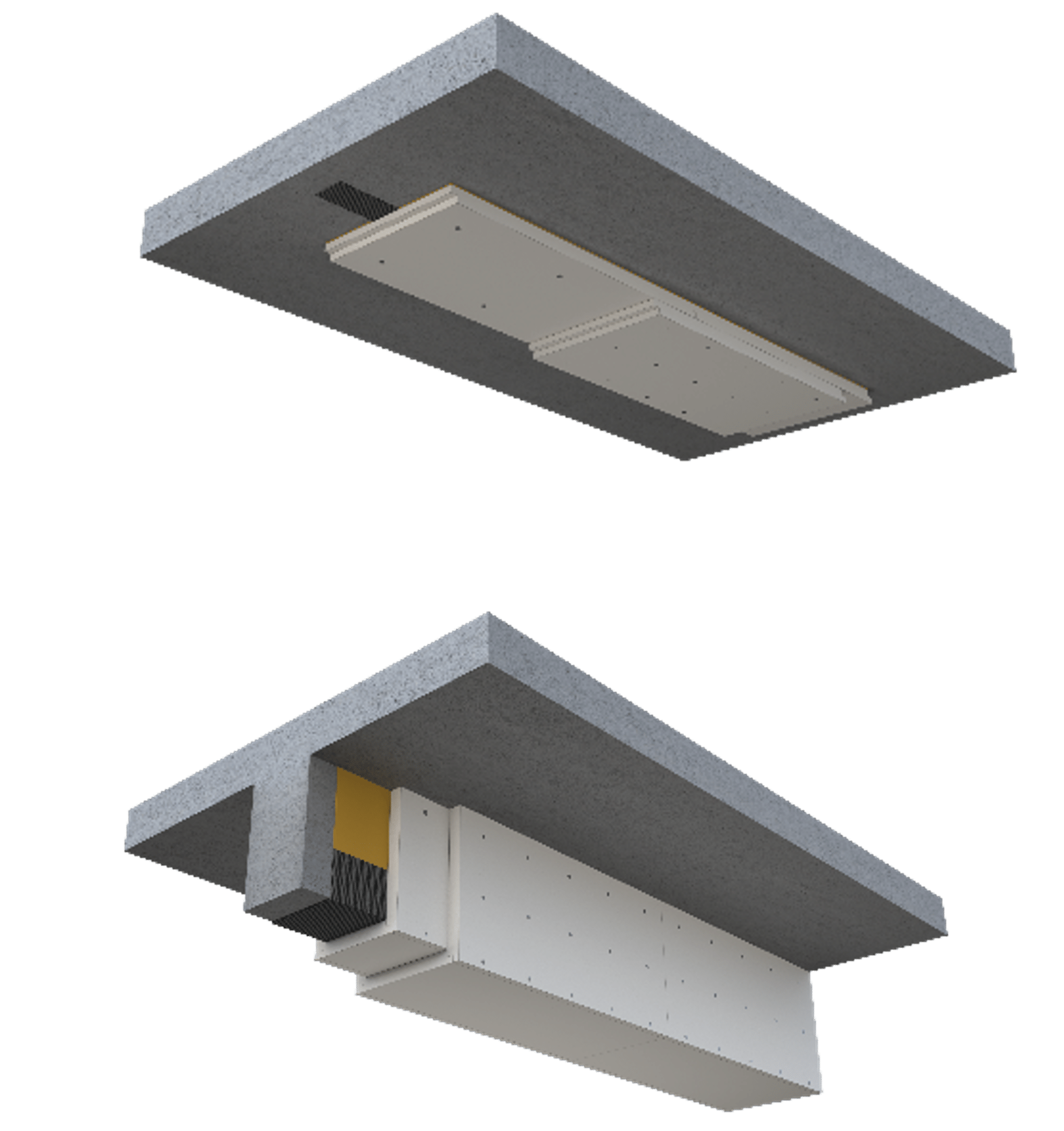

Notre solution de protection plats carbone
À la suite de la réalisation d’essais de résistance au feu au sein du laboratoire Efectis, GEOSTAFF® propose l’utilisation des plaques coupe-feu GEOTEC® pour :

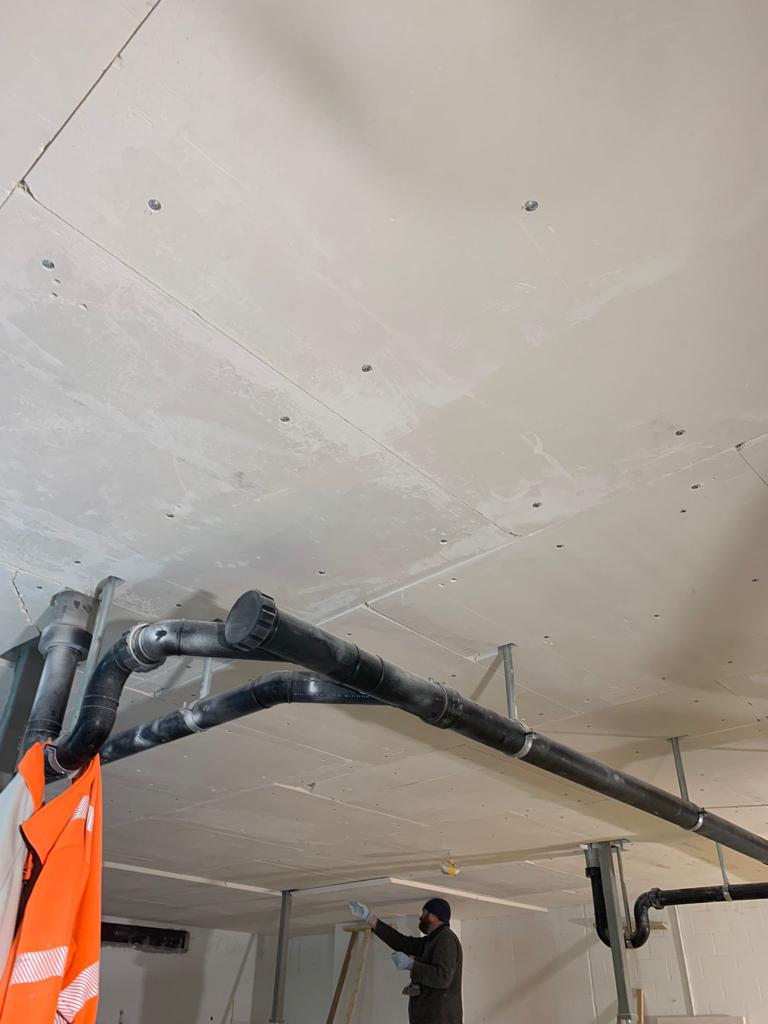

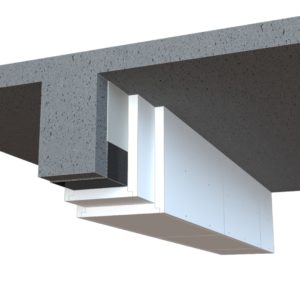

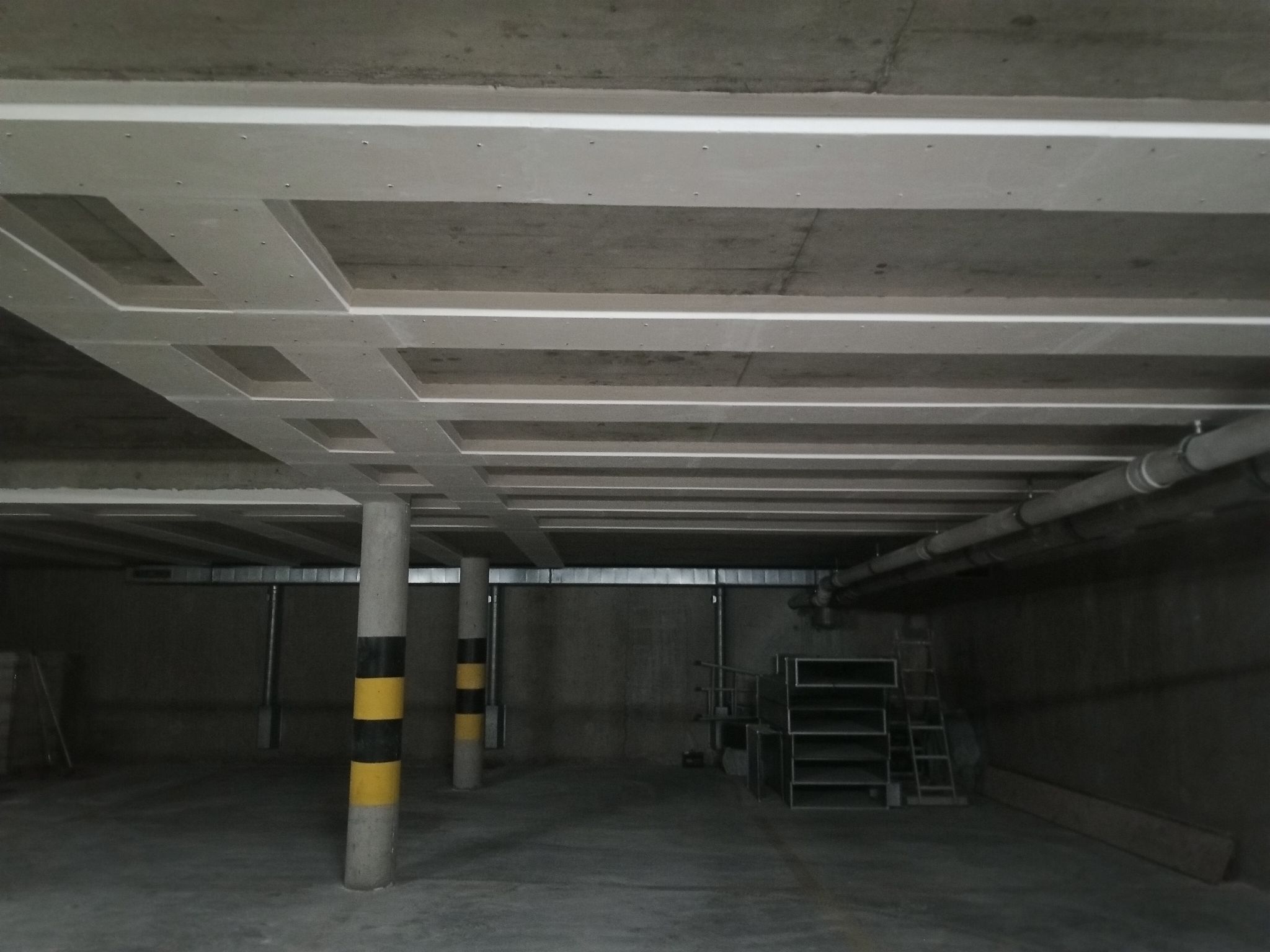

- La protection des plats carbone sous poutre béton
- La protection des plats carbone sous dalle béton
- La protection des plats carbone dans un angle de mur
Performances système
| Protection sous dalle béton | |||||
|---|---|---|---|---|---|
| Température d'interface recherchée (C°)* | 30 min | 60 min | 90 min | 120 min | 180 min |
| 45 | 2x30 mm (Débord 100 mm) | 2x45 mm (Débord 100 mm) | 2x45 mm (Débord 350 mm) | 3x45 mm (Débord 250 mm)* | - |
| 60 | 2x30 mm (Débord 100 mm) | 2x30 mm (Débord 100 mm) | 2x45 mm (Débord 100 mm) | 2x45 mm (Débord 200 mm) | - |
| 80 | 2x30 mm (Débord 100 mm) | 2x30 mm (Débord 100 mm) | 2x30 mm (Débord 100 mm) | 2x45 mm (Débord 100 mm) | 2x45 mm (Débord 100 mm) |
| Protection sous poutre : fond de poutre | |||||
| Température d'interface recherchée (C°) | 30 min | 60 min | 90 min | 120 min | |
| 45 | 2x45 mm | 2x45 mm | 3x45 mm | - | |
| 60 | 2x45 mm | 2x45 mm | 2x45 mm + 30 mm | 3x45 mm | |
| 80 | 2x30 mm | 2x45 mm | 2x45 mm | 2x45 mm | |
| Protection sous poutre : joue de poutre | ||||
|---|---|---|---|---|
| Température d'interface recherchée (C°) | 30 min | 60 min | 90 min | 120 min |
| 45 | 2x45 mm | 2x45 mm | 2x45 mm + 30 mm | - |
| 60 | 2x30 mm | 2x45 mm | 2x45 mm | 2x45 mm + 30 mm |
| 80 | 2x30 mm | 2x30 mm | 2x45 mm | 2x45 mm |
Catalogues techniques
Fiches techniques produits
GEOTEC® SX30
Plaque coupe-feu 1 heure d’épaisseur 30 mm et de dimension unique 1200 (l) x 1000 (L) mm.
GEOTEC® S45
Plaque coupe-feu 2 heures d’épaisseur 45 mm et de dimensions allant de 200 à 1100 (l) x 1000 (L) mm (par pas de 50 mm).
GEOTEC® SX45
Plaque coupe-feu 2 heures d’épaisseur 45 mm et de dimension unique 1200 (l) x 1000 (L) mm.
GEOTEC® S30
Plaque coupe-feu 1 heure d’épaisseur 30 mm et de dimensions allant de 200 à 1100 (l) x 1000 (L) mm (par pas de 50 mm).
