Protection de poteaux métalliques

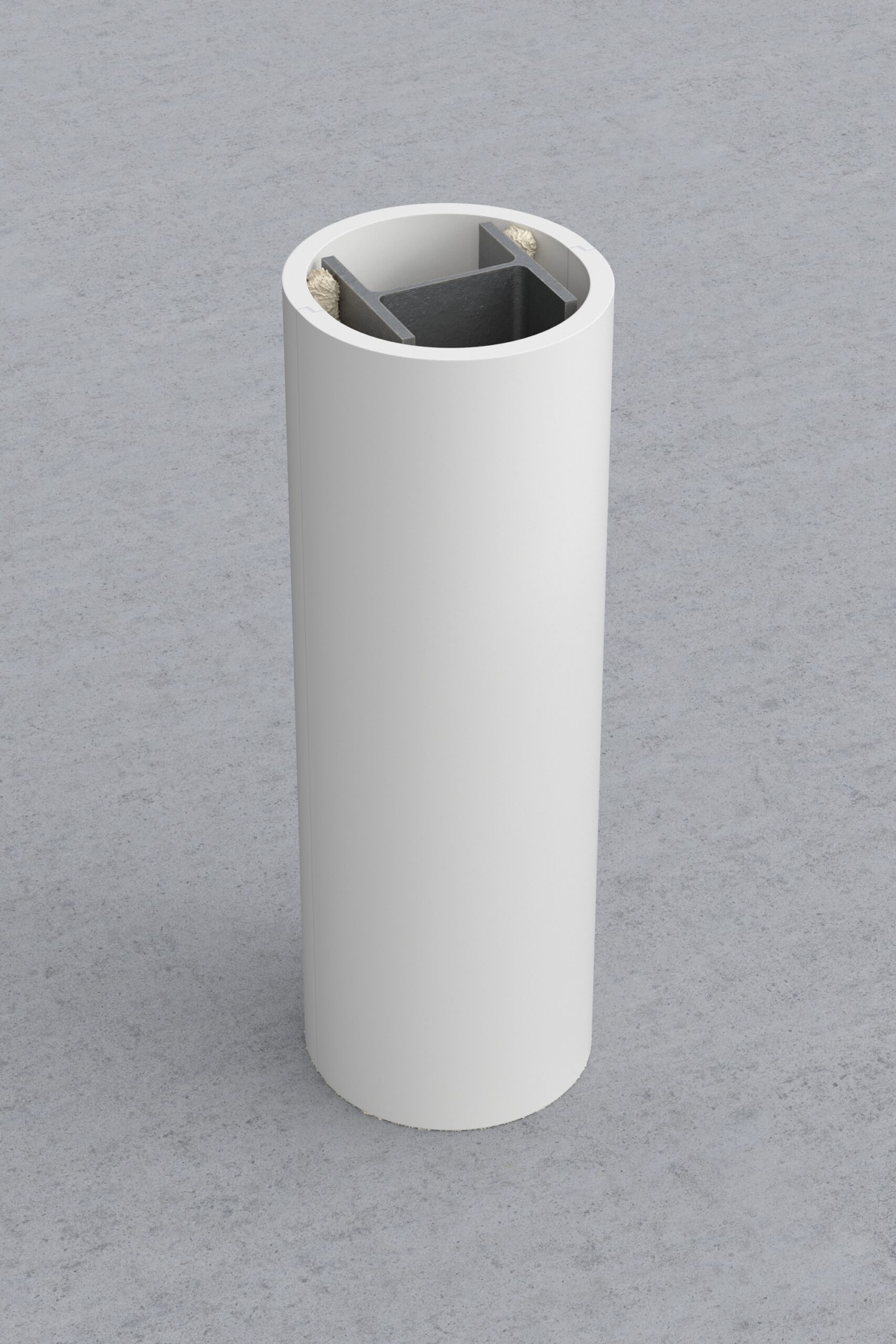

Avec les produits coupe-feu GEOFLAM® DC, la protection coupe-feu des structures métalliques devient décorative et esthétique. De forme circulaire et d’épaisseur 25 à 45 mm, ce système permet une protection des poteaux métalliques jusqu’à R 180.

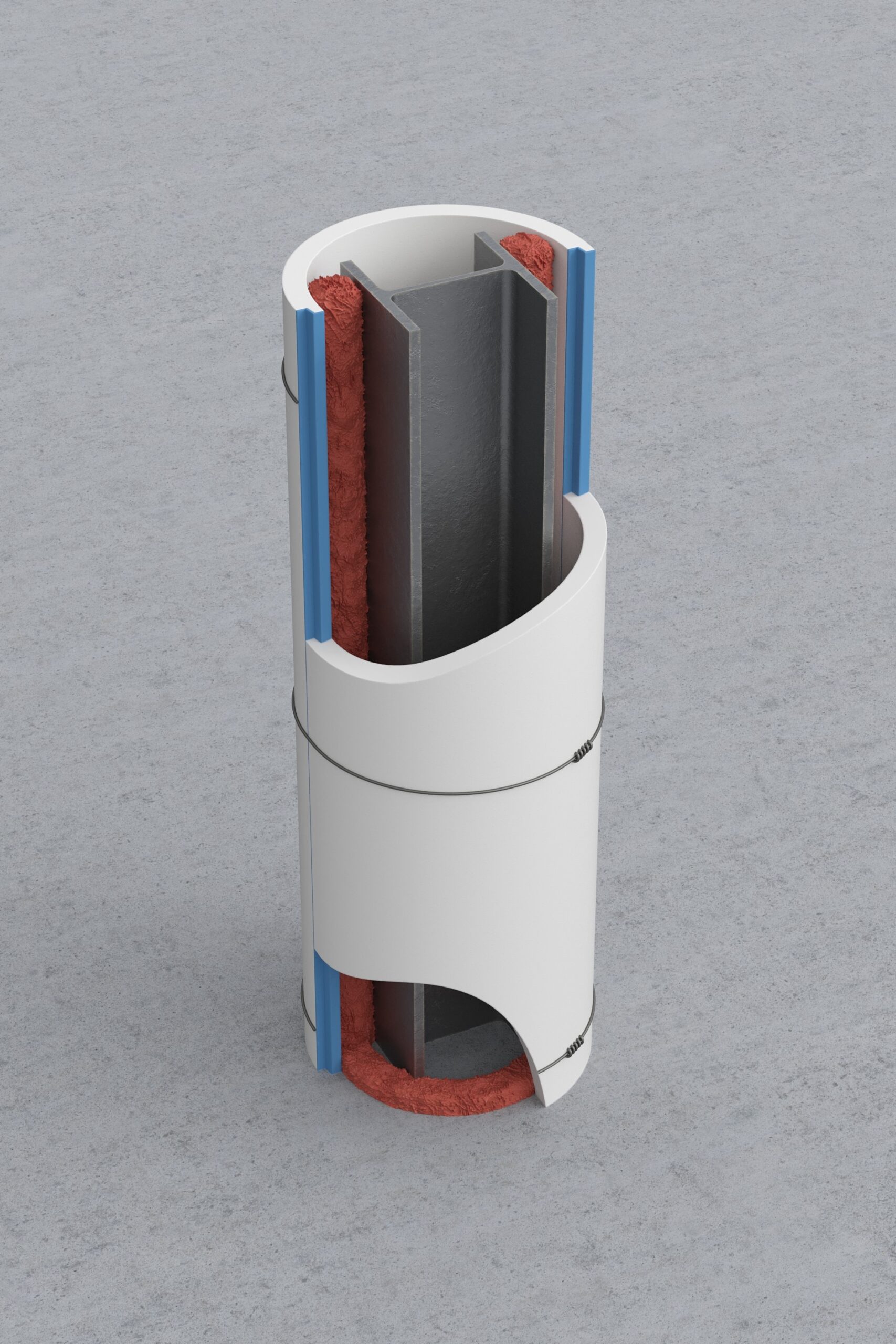

L’assemblage de ces protections de poteaux métalliques se réalise par encollage à la jonction des feuillures et polochonnage

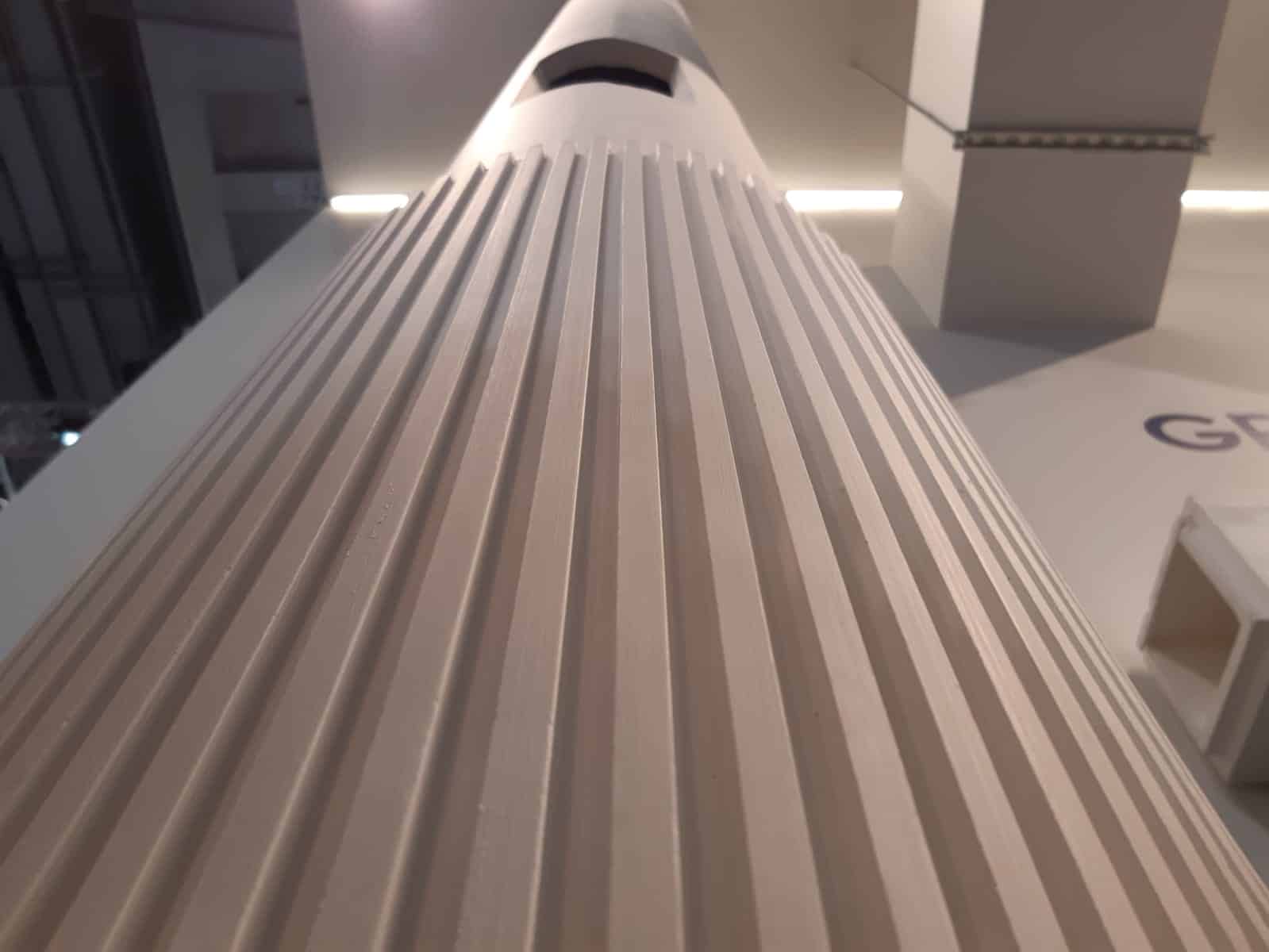

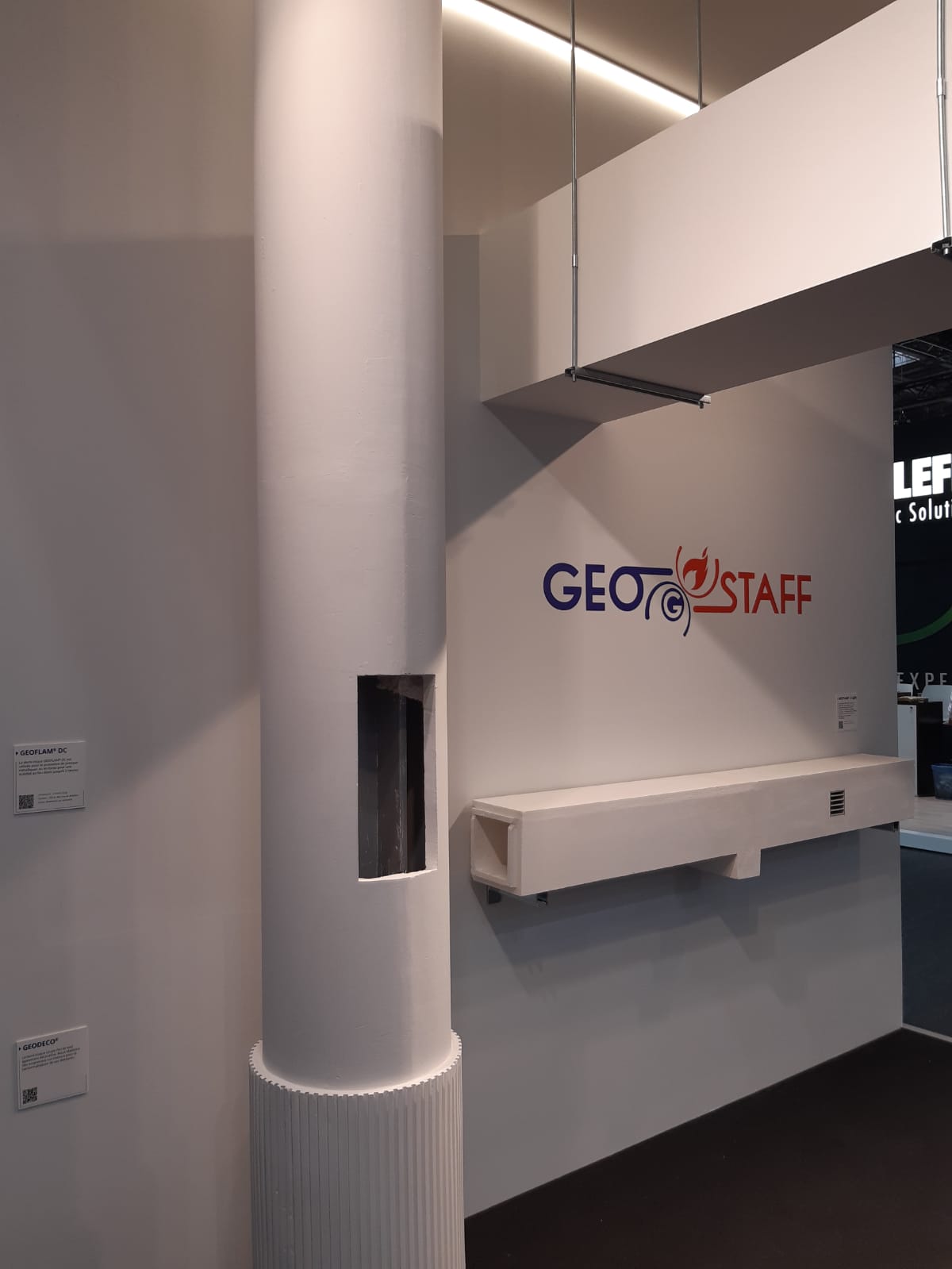

Les demi-coques GEOFLAM® DC esthétique et aussi prêt à peindre, si besoin, ont la particularité de pouvoir protéger des poteaux métalliques de différentes formes (HEA, IPN, UAP…).

La stabilité au feu des structures métalliques est obtenue par la limitation de l’élévation de température de l’acier.

Lorsque les structures porteuses sont soumises à la chaleur, il est prouvé qu’après un certain temps et une fois la limite d’élasticité de l’acier ramenée à 60% de sa valeur initiale, celles-ci s’écrouleront. La température à laquelle cette situation se produit est appelée température critique.

Protection des poteaux métalliques Geostaff

Dans un but de simplification, la valeur minimale de température critique de l’Eurocode 1993-1-2 pouvant être utilisée est : 500°C pour des éléments comprimés ou des éléments soumis à la flexion et à la compression axiale.

Dans le but de garantir la stabilité de ces structures métalliques en cas d’incendie, la solution consiste à ralentir la vitesse d’échauffement de l’acier et par conséquent influencer favorablement son comportement au feu.

Suite à la réalisation d’essais de résistance au feu au sein du laboratoire EFECTIS France, nous proposons par l’intermédiaire du Procès-Verbal n° EFR-22-000930, des solutions validées par ½ coques GEOFLAM® DC afin de protéger les structures métalliques en fonction :

  • De la durée de stabilité au feu requise (R 15 à 180)
  • De la température critique du profilé à protéger
  • Du facteur de massiveté du profilé à protéger (en m-1) ;

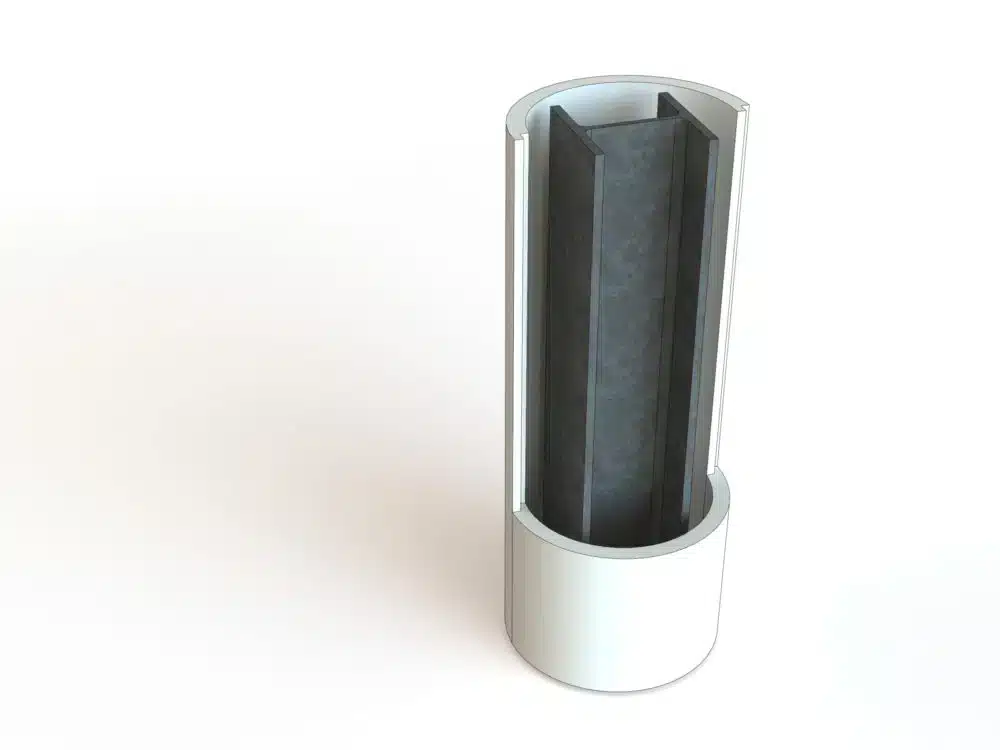

Le principe de montage est très facile. En effet, le diamètre des ½ coques de protection est choisi de manière à avoir un espace minimum de 10 mm entre le profilé métallique et la paroi interne de la coque. Les profilés métalliques n’ont pas à subir de préparation préalable à l’application de la protection.

Performances système

Protection de poteaux métalliques GEOFLAM® DC

Essais suivant EN 13381-4 Ep. (mm) Procès-Verbaux de classement EFECTIS Diamètres intérieurs (mm) Diamètres extérieurs (mm) R : stabilité au feu
Essais suivant EN 13381-4 Ep. (mm) Procès-Verbaux de classement EFECTIS Diamètres intérieurs (mm) Diamètres extérieurs (mm) R : stabilité au feu
Protection de poteaux métalliques de 25 à 45 mm PV n°EFR-22-000930 ⌀ 140 à 420 mm ⌀ 200 à 500 mm 15 à 180

* Pour toute autre dimension, n’hésitez pas à nous contacter

Produits associés

Accessoire coupe-feu Demi-coques Geostaff

Demi-Coques GEOFLAM® DC

Éléments pré-moulés de 25 mm à 45 mm d’épaisseur et de dimensions variables utilisées dans la protection de poteaux métalliques.

Fiche technique
Colle GEOCOL® de Geostaff pour application coupe-feu

GEOCOL®

Colle enduit en poudre, proposée en sacs de 25 kg, formulée pour le montage des plaques GEOTEC® et GEOFLAM®.

Fiche technique
Plâtre GEOPLÂTRE®N de Geostaff pour la protection passive incendie

GEOPLÂTRE® N

Plâtre spécifique pour des travaux de finition sur les ouvrages Geostaff coupe-feu, en association avec nos éléments pré-fabriqués.

Fiche technique
Filasse Sisal Geostaff

Filasse Sisal

Fibre végétale utilisée pour le polochonnage des jonctions entre les plaques des conduits coupe-feu

Fiche technique
