Encoffrements de gaines techniques
L’encoffrement de gaines techniques
En matière de construction et d’ingénierie, assurer la sécurité est cruciale, et cela passe par la protection contre le feu. Il est indispensable de garantir la protection des conduites de gaz, des fluides médicaux, des diverses canalisations, et des chemins de câbles électriques. Les encoffrements coupe-feu répondent à cet enjeu, puisqu’ils peuvent être réalisés sur 2, 3 ou 4 faces selon les besoins du chantier, garantissant ainsi une protection adaptée et optimale.
Normes en vigueur:
EN 1366-5 / EN 13501-2 ENCOFFREMENT/ EIS
Les solutions d’encoffrements de gaines techniques
GEOSTAFF offre une grande flexibilité dans ses solutions d’encoffrement coupe-feu, grâce à l’utilisation :
-
- Les plaques GEOTEC®S : ces plaques, utilisées pour les conduits de ventilation et de désenfumage GEOTEC®, peuvent également servir pour l’encoffrement de gaine coupe-feu. Elles offrent une résistance exceptionnelle au feu et une durabilité éprouvée, tout en pouvant aussi être utilisées pour des applications spécifiques comme la protection de plats carbone.
- Les plaques GEOFLAM® N : la nouvelle génération de plaques coupe-feu, appelées à remplacer la gamme GEOFLAM® LIGHT. Plus légères (20% en moins), plus faciles à découper et à poser, elles intègrent un système innovant de feuillures et languettes pour un montage optimisé.
- Les plaques GEOFLAM®FX 50 : similaires aux conduits de ventilation et de désenfumage GEOFLAM®, ces plaques coupe-feu (EI 180) constituent un choix optimal pour l’encoffrement coupe-feu, spécialement dans les environnements à haut risque d’incendie.
- Les caniveaux GEOFLAM® C – Light : sont parfaits pour des sections jusqu’à 350 x 200 mm.
Ces caniveaux coupe-feu sont des éléments pré-moulés, élaborés à partir d’une combinaison sophistiquée de plâtre et de fibres de verre, représentent le nec plus ultra en matière de protection passive incendie. Chaque composant a été sélectionné pour ses propriétés uniques, garantissant une résistance maximale face aux incendies. Leur légèreté et leur facilité d’installation en font une solution idéale pour l’encoffrement de gaines techniques coupe-feu.
Une fonctionnalité polyvalente

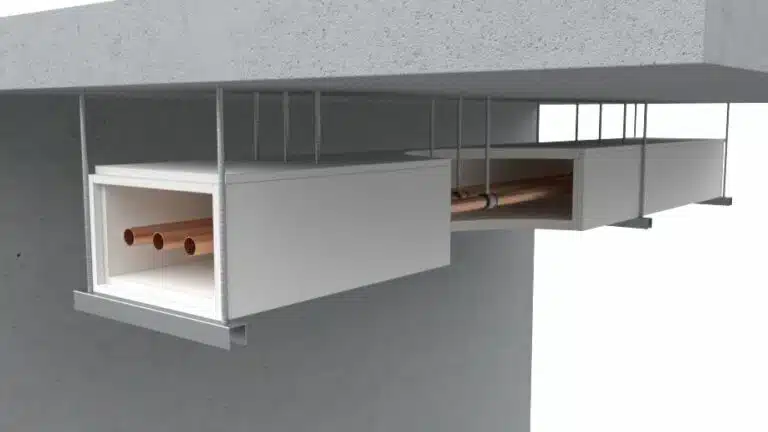

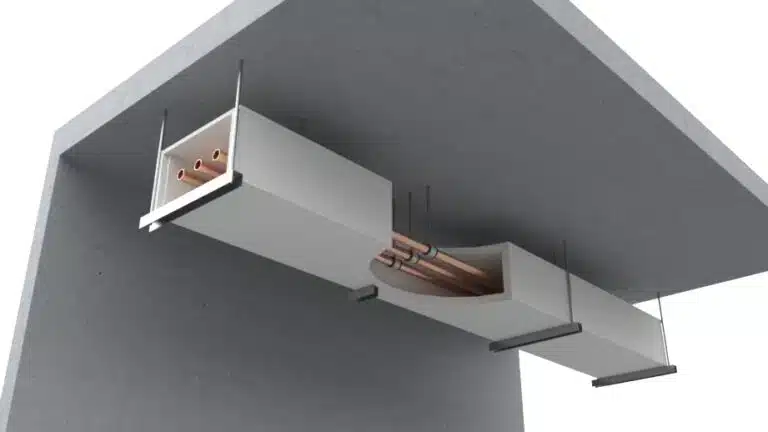

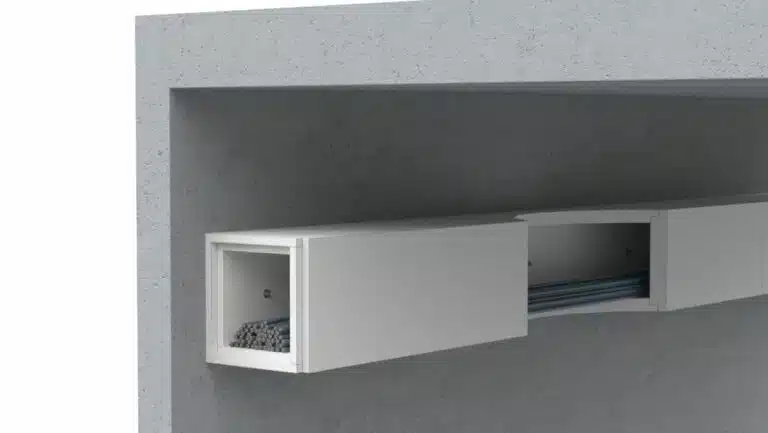

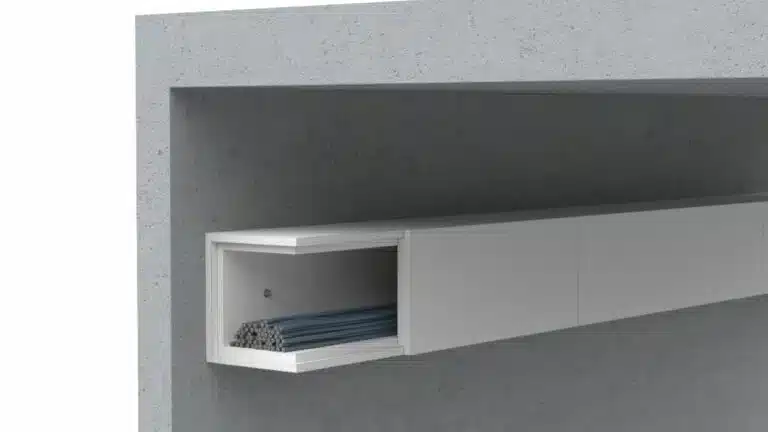

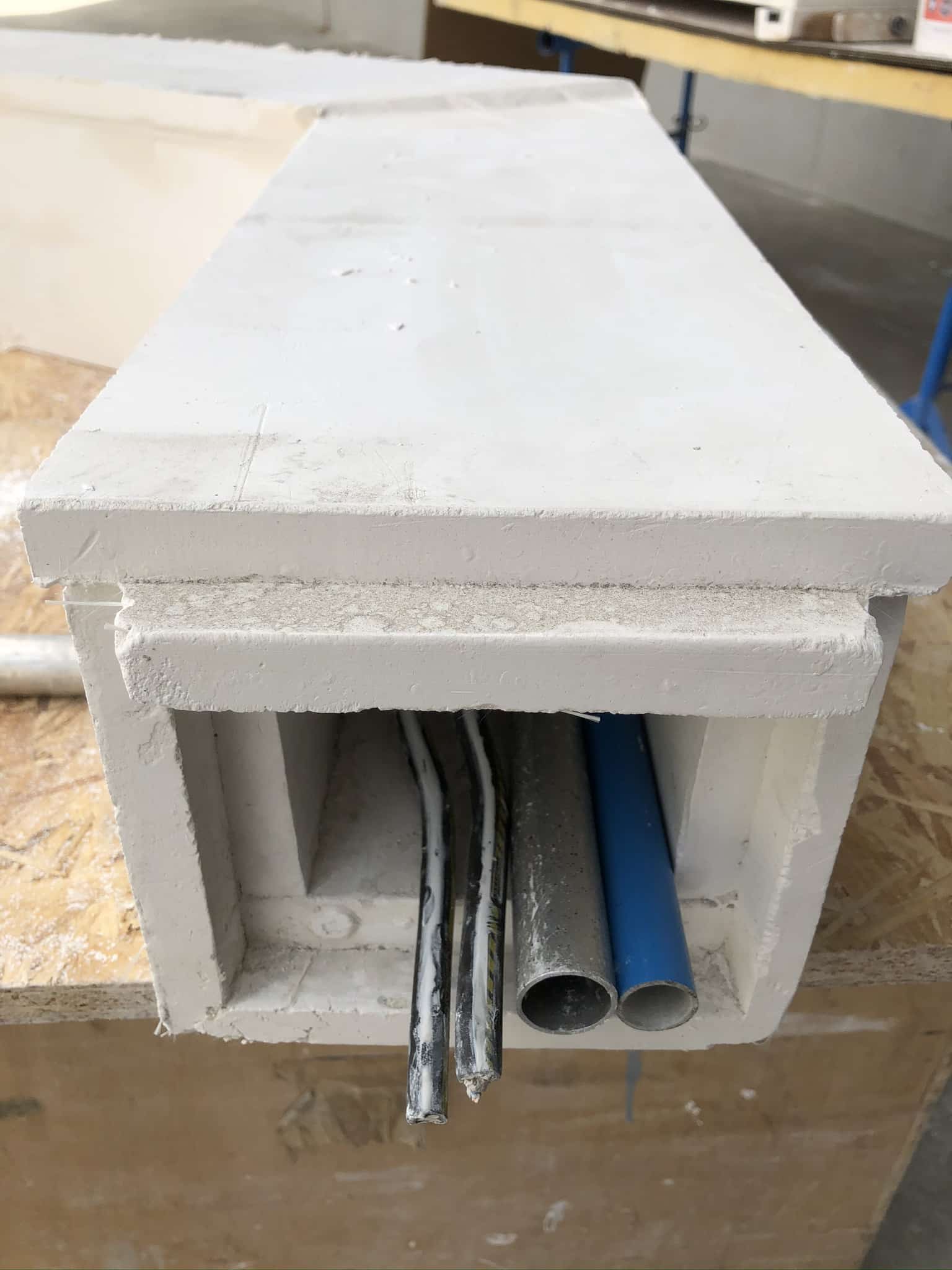

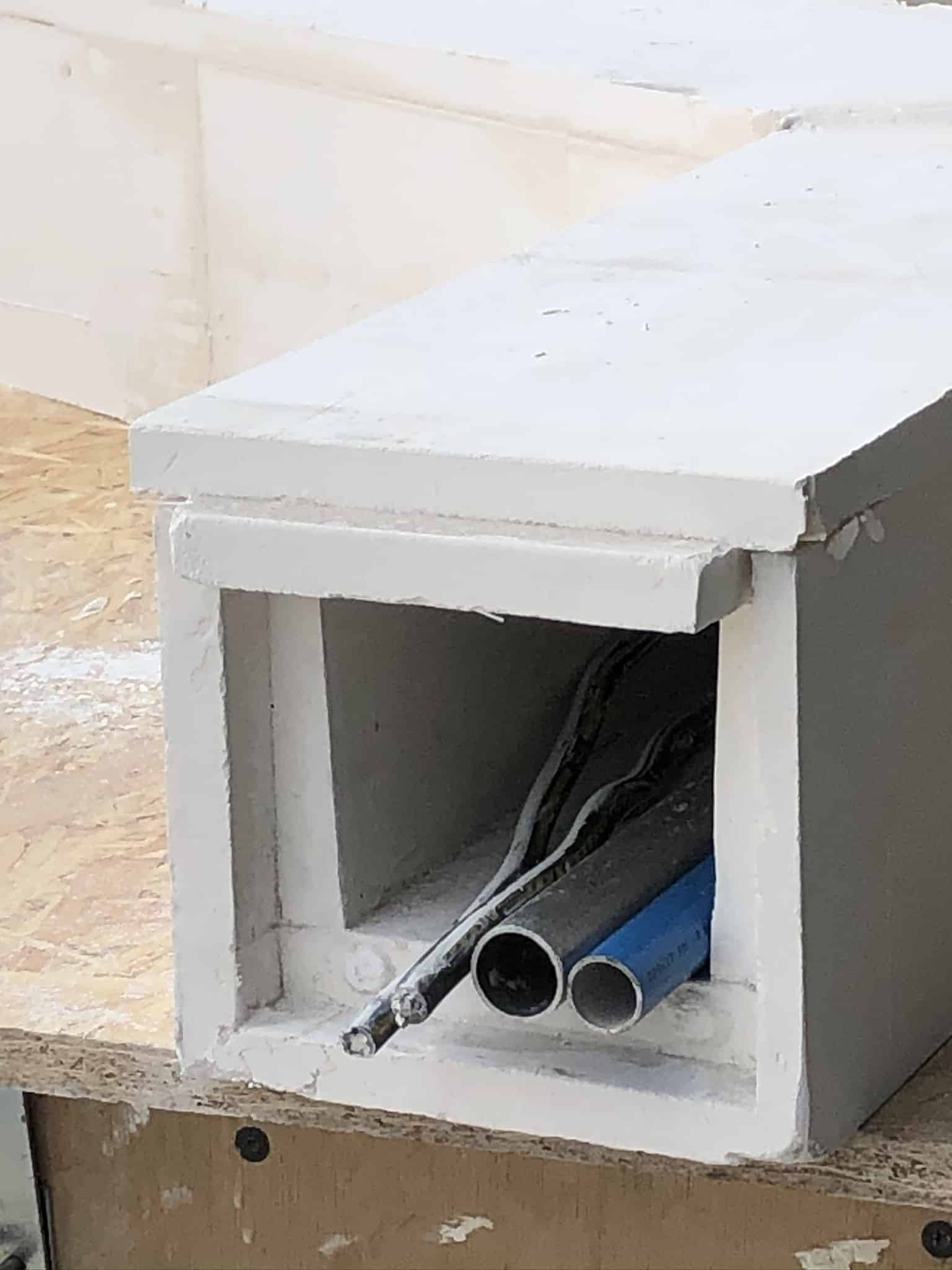

Nos caniveaux coupe-feu GEOFLAM® C Light sont des modules ouverts en fond U ce qui les rend extrêmement polyvalents. Ils sont parfaitement adaptés à l’encoffrement des gaines techniques, que ce soit pour des conduites de gaz, des fluides médicaux, des canalisations diverses ou encore des chemins de câbles électriques. De plus, ils peuvent résister à une exposition au feu pendant une durée deux heures (EI 120),
Une installation simple et applications diverses
Outre leur performance en matière de sécurité, les caniveaux coupe-feu GEOFLAM® C Light sont conçus pour une installation aisée et rapide. Grâce au couvercle dédié, les éléments peuvent être refermés en toute simplicité, et leur assemblage par encollage facilite grandement le processus, réduisant ainsi les coûts de main-d’œuvre et le temps d’installation.
Grâce à leur design et à leur résistance, les caniveaux GEOFLAM® C Light sont adaptés à une multitude d’environnements : hôpitaux, hôtels, tours, immeubles de bureaux, résidences et bien d’autres. Leur adaptabilité en fait la solution idéale pour tout projet nécessitant une protection passive de haute qualité.
Un engagement environnemental
Le plâtre, composant principal des caniveaux GEOFLAM® C Light, allie durabilité et respect de l’environnement. En adoptant cette solution, vous faites le choix d’un matériau éco-responsable, tout en assurant une protection optimale pour votre structure.
Pour en savoir plus sur nos engagements en matière de Responsabilité Sociétale des Entreprises (RSE), cliquez ici
Solutions coupe-feu d’encoffrements par plaques coupe-feu
| DÉSENFUMAGE ET VENTILATION |
MÉTHODE DE POSE COLLE + … |
HORIZONTALE | 2 côtés 3 côtés 4 côtés |
VERTICALE | 1 côtés 2 côtés 3 côtés 4 côtés |
||
|---|---|---|---|---|---|---|---|
| SECTION MINIMUM (MM) | SECTION MAXIMUM (MM) | SECTION MINIMUM (MM) | SECTION MAXIMUM (MM) | ||||
| Vis | 50 x 50 | 2500 x 1500 | 50 x 50 | 2500 x 1500 | |||
| Agrafes | 1250 x 1000 | 1250 x 1000 | |||||
| Filasse | 2500 x 2000 | 2500 x 2000 | |||||

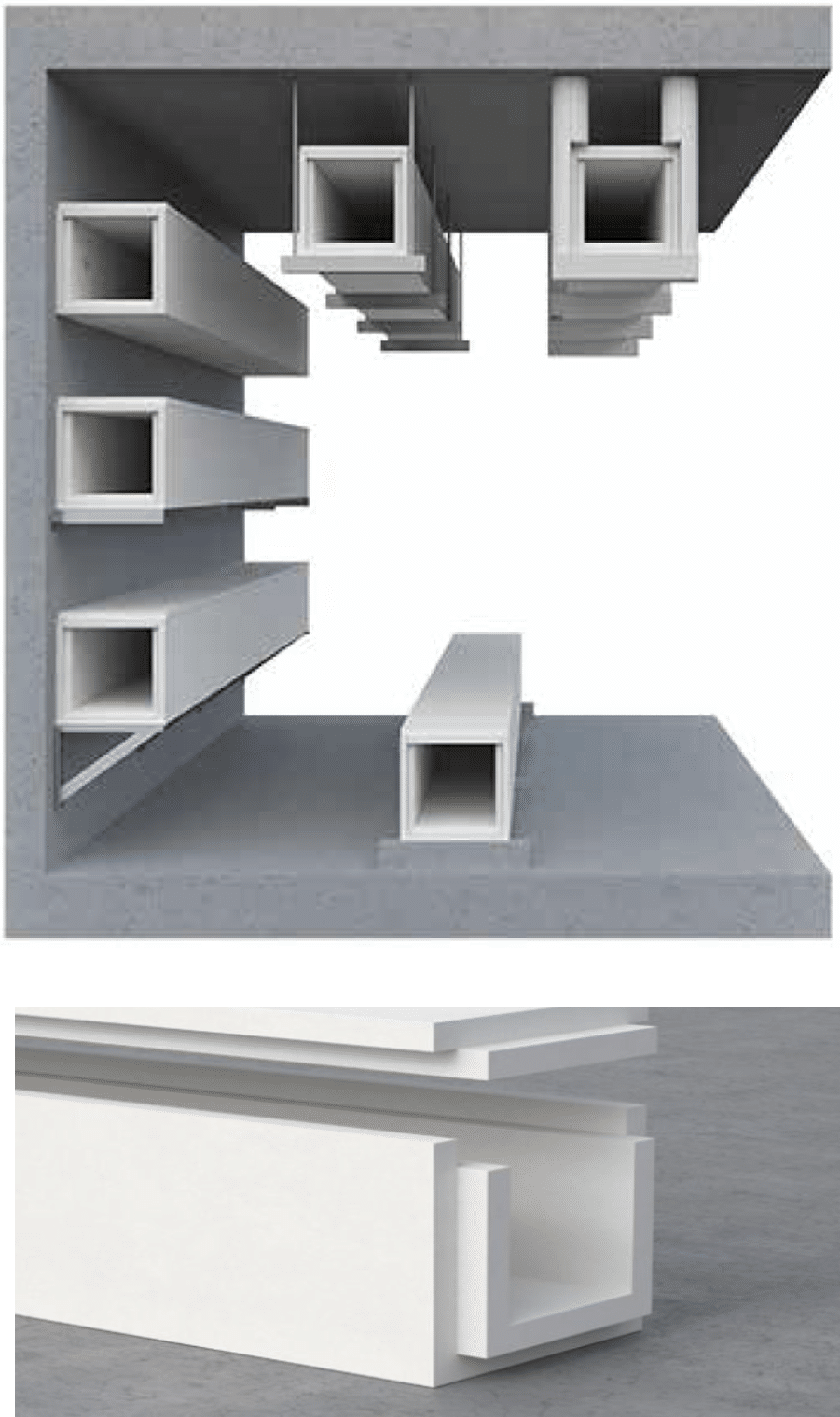

Solutions coupe-feu d’encoffrements par caniveaux coupe-feu
| Encoffrements de gaines techniques par caniveaux GEOFLAM® C-LIGHT | Méthode de pose – colle ou polochonnage* | HORIZONTALE / VERTICALE | |
|---|---|---|---|
| SECTION MINIMUM (MM) | SECTION MAXIMUM (MM) | ||
| 50 x 50 | 350 x 200 | ||
* : mélange de plâtre GEOPLATRE ®N et de filasse
Catalogues techniques
Fiches techniques produits
GEOFLAM® N
Plaque coupe-feu 2 heures d’épaisseur 35 mm et de dimensions allant de 200 à 1300 (l) x 1000 (L) mm (par pas de 50 mm). Plaque composée de 2 feuillures et 2 languettes par côté
Grille de ventilation intumescente GEOFLAM® G
Les grilles de ventilation coupe-feu carrées GEOFLAM ® G peuvent être installées dans des protections de gaines techniques horizontales et verticales GEOFLAM ® afin d’éviter l’échauffement des câbles électriques, par exemple lors d’une protection de chemins de câbles.
Demi-talon GEOTEC® A
Eléments pré-moulés 30/45 mm d'épaisseur, dimension unique 1 ml (l) x 200 mm (H), utilisés pour fixer des plaques dans le montage de gaines techniques.
Couvre-joints GEOTEC® A
Éléments pré-moulés de 20 mm d’épaisseur et de dimension unique 1 ml (l) x 120 mm (L) destinés au renfort des systèmes horizontaux.
Élément pour joints de dilatation
Élément pré-moulé à base de plâtre et de fibre de verre servant à la protection au feu des joints de dilatation dans les conduits.
GEOTEC® SX30
Plaque coupe-feu 1 heure d’épaisseur 30 mm et de dimension unique 1200 (l) x 1000 (L) mm.
GEOTEC® S45
Plaque coupe-feu 2 heures d’épaisseur 45 mm et de dimensions allant de 200 à 1100 (l) x 1000 (L) mm (par pas de 50 mm).
U-plâtre GEOTEC® A
Éléments pré-moulés destinés à la protection des supports métalliques des conduits horizontaux.
GEOTEC® SX45
Plaque coupe-feu 2 heures d’épaisseur 45 mm et de dimension unique 1200 (l) x 1000 (L) mm.
GEOFLAM® F Light
Plaque coupe-feu 2 heures d’épaisseur 35 mm et de dimensions allant de 200 à 1100 (l) x 1000 (L) mm (par pas de 50 mm).
GEOFLAM® FX50
Plaque coupe-feu 3 heures d’épaisseur 50 mm et de dimension unique 1000 (l) x 900 (L) mm (2 feuillures).
Caniveaux GEOFLAM® C Light
Éléments pré-moulés de 35 mm d’épaisseur, prévus pour une durée d’exposition au feu allant jusqu’à 2 heures.
Talons GEOTEC® A
Éléments pré-moulés 30 / 45 mm d’épaisseur, dimension unique 1 ml (l) x 200 mm (H), pour la reprise de charge des systèmes verticaux.
Tasseaux GEOTEC® A
Éléments pré-moulés de 45 mm d’épaisseur de dimension unique 1 ml (l) x 45 mm (L), utilisés pour faciliter le vissage des plaques entre elles.
Demi coquilles GEOTEC® A
Éléments pré-moulés de longueur 1 ml et de diamètres 90 ou 130 mm (hxL) destinés à protéger les tiges filetées.
GEOTEC® S30
Plaque coupe-feu 1 heure d’épaisseur 30 mm et de dimensions allant de 200 à 1100 (l) x 1000 (L) mm (par pas de 50 mm).
Fiches déclaratives
et informatives
Outils digitaux
Geopro outil de calcul
BIM REVIT
Textes de
prescription
Brochures et plaquettes
Brochure - Cas de montage encoffrement GEOFLAM C LIGHT non protection des tiges - CANIVEAUX
Télécharger plaquetteBROCHURE ENCOFFREMENTS COUPE FEU
Télécharger plaquettePlaquette entreprise A4

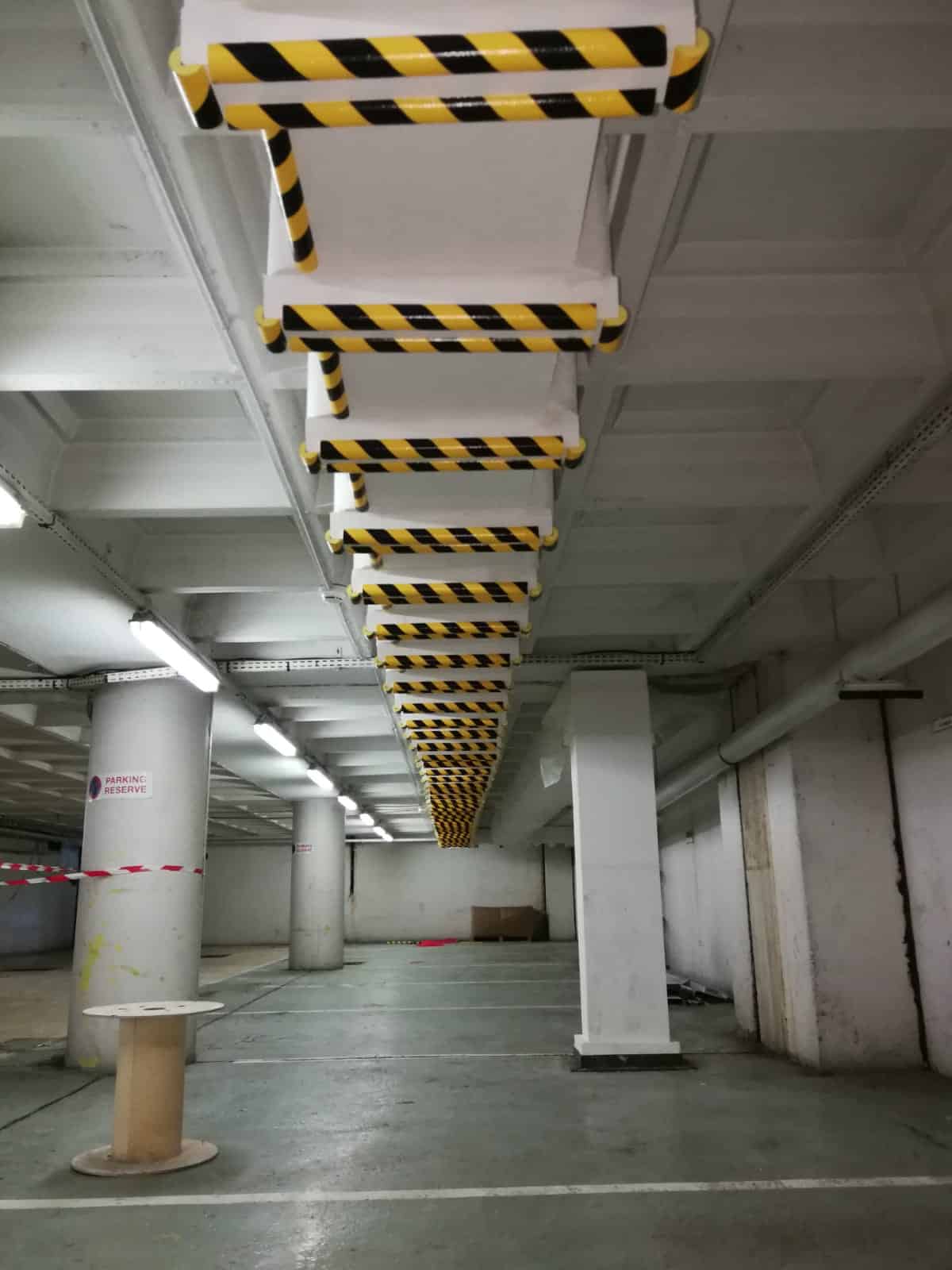

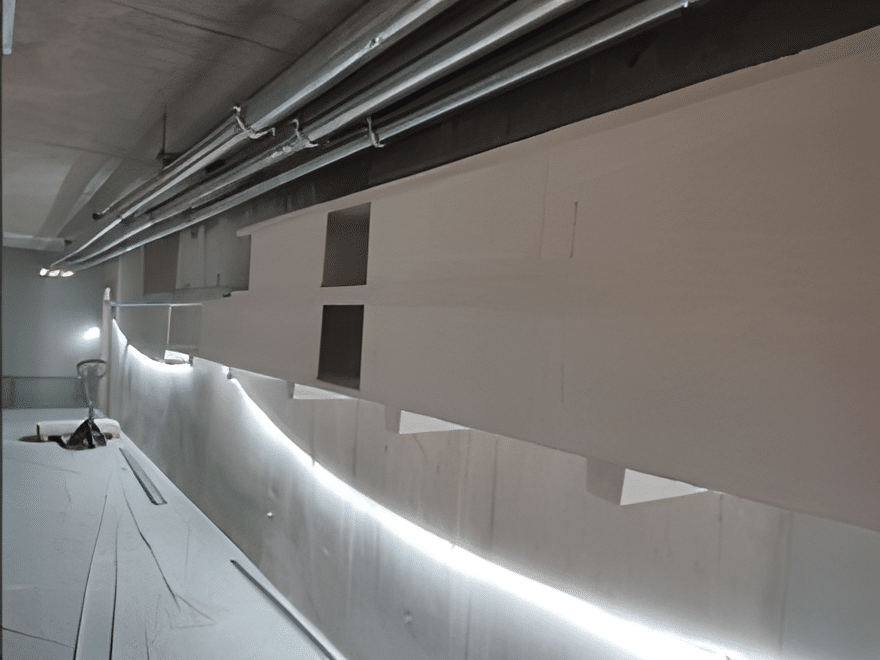

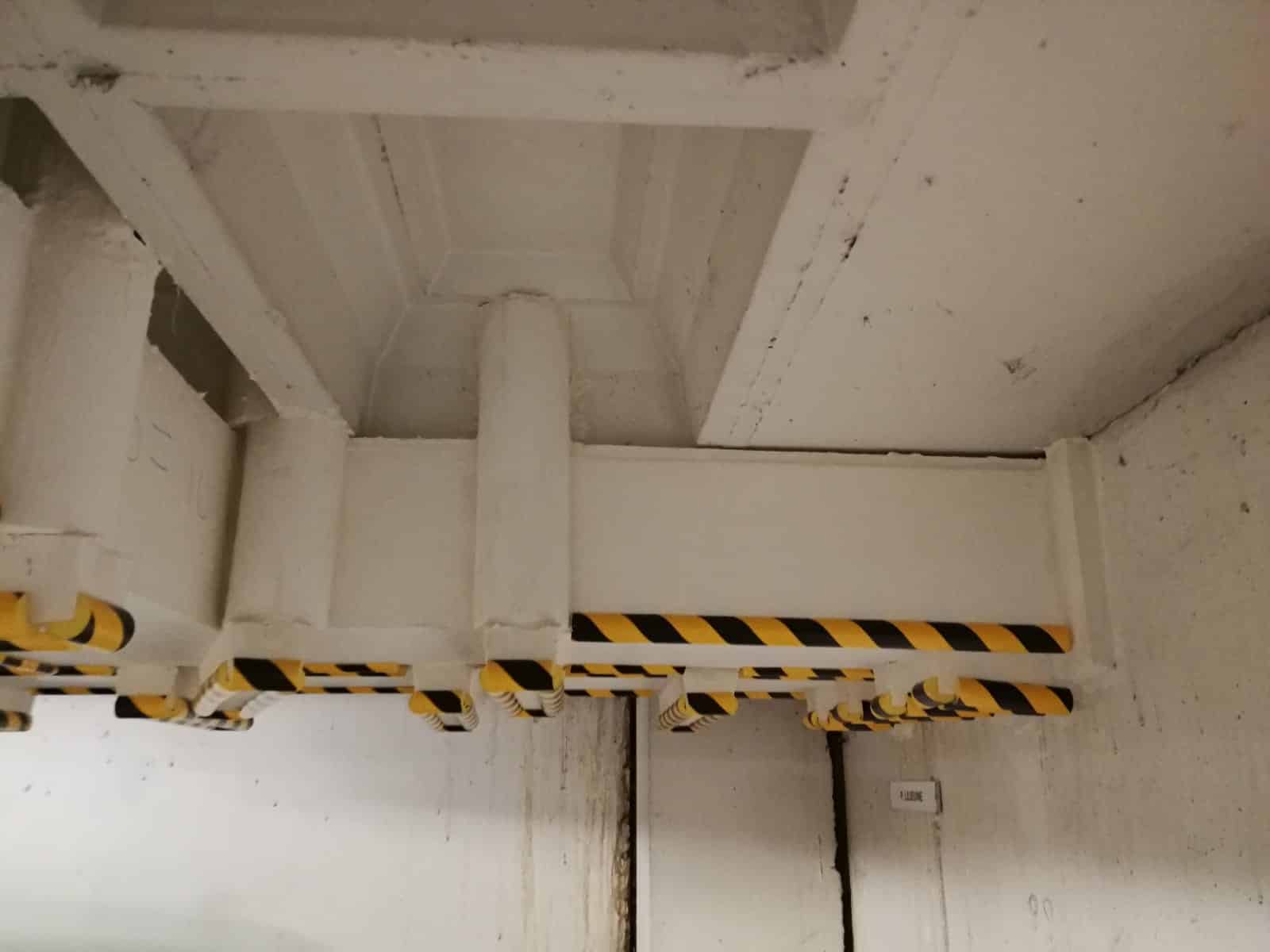

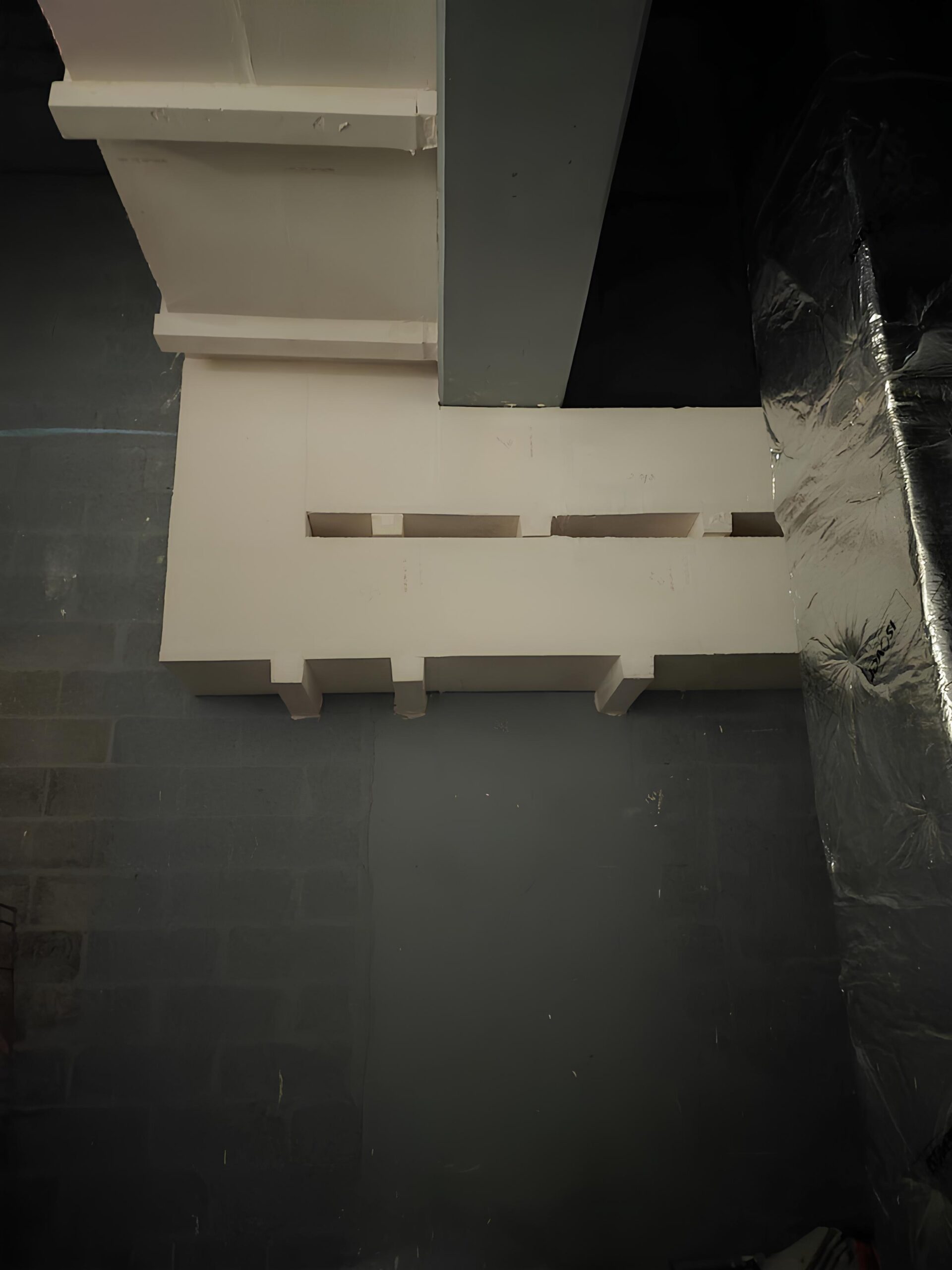

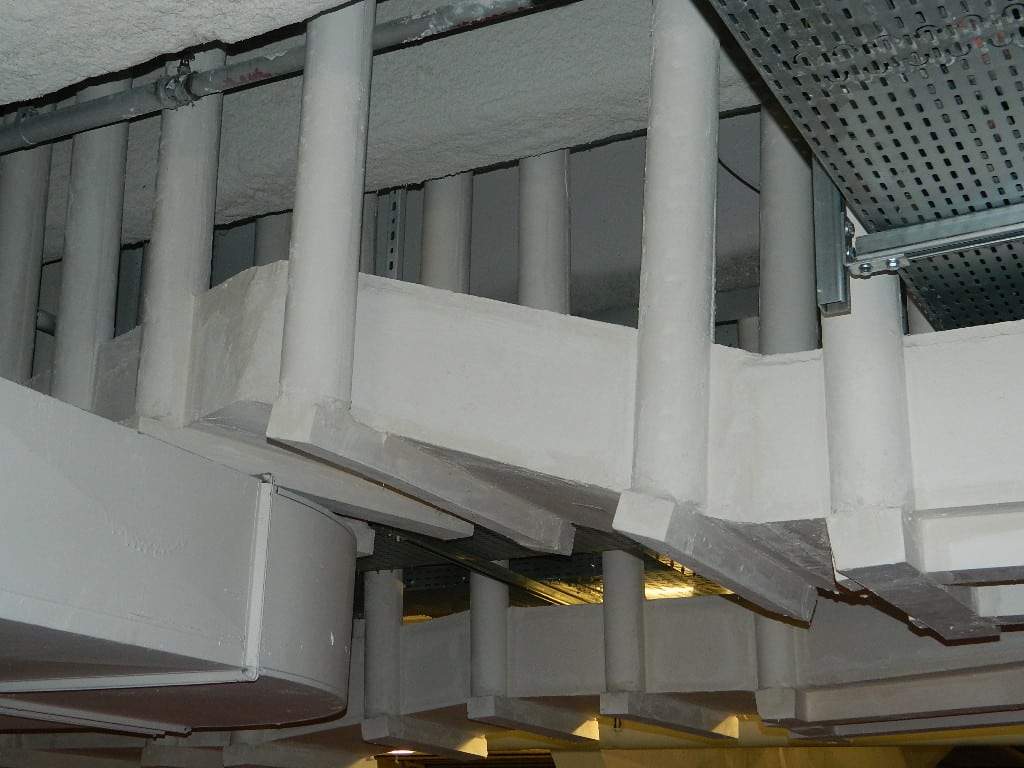

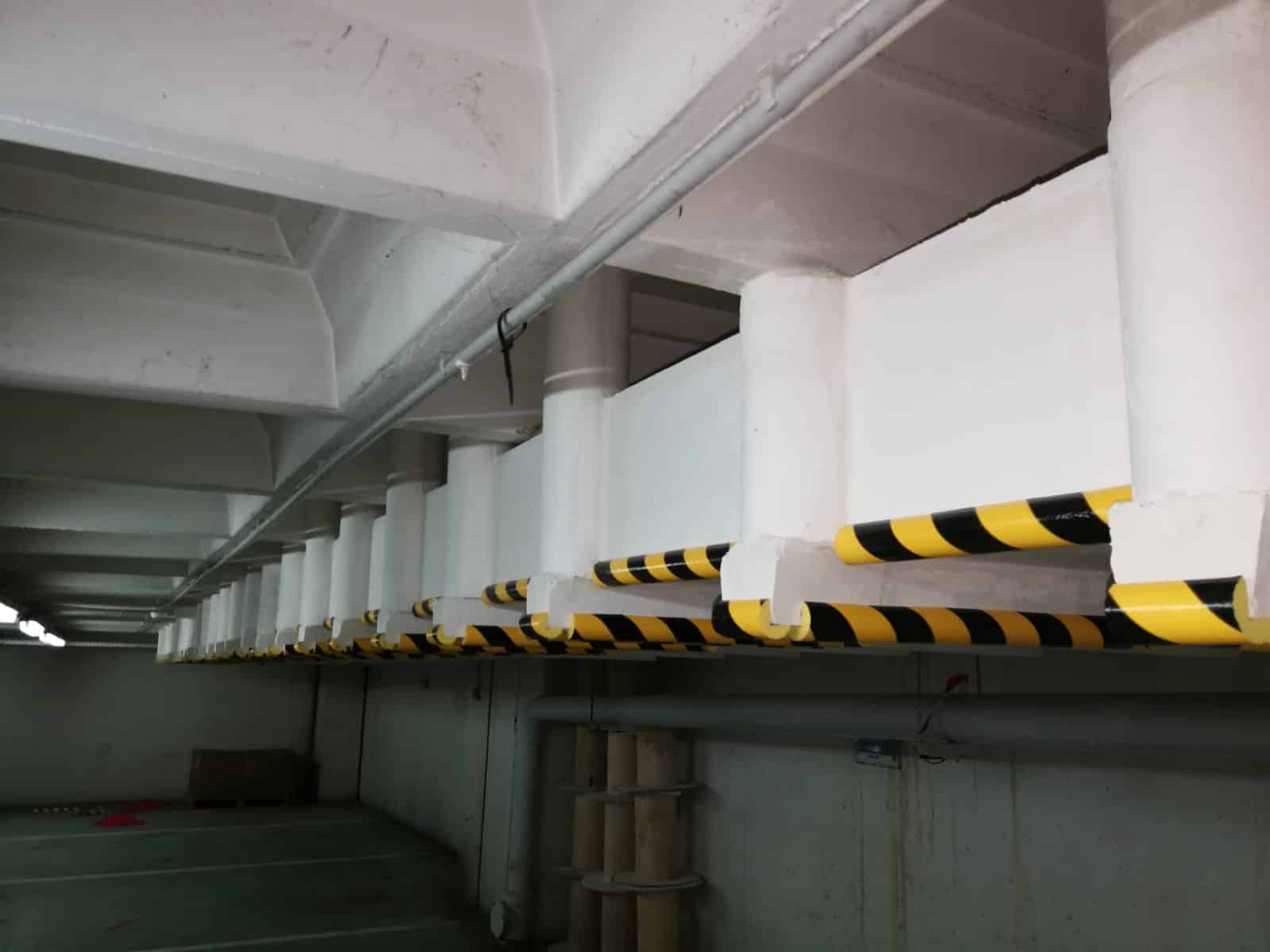

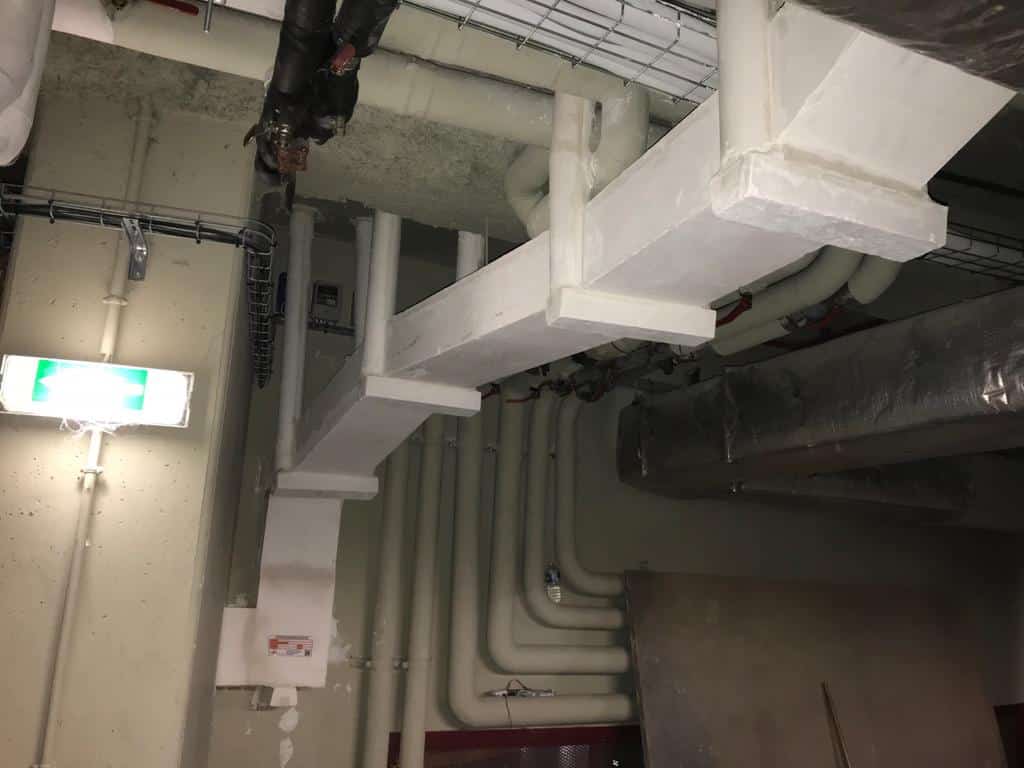

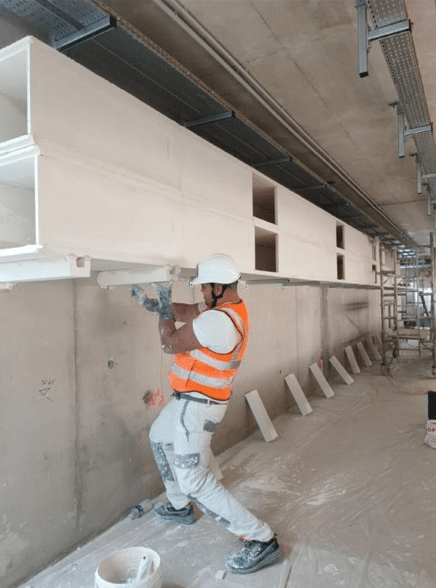

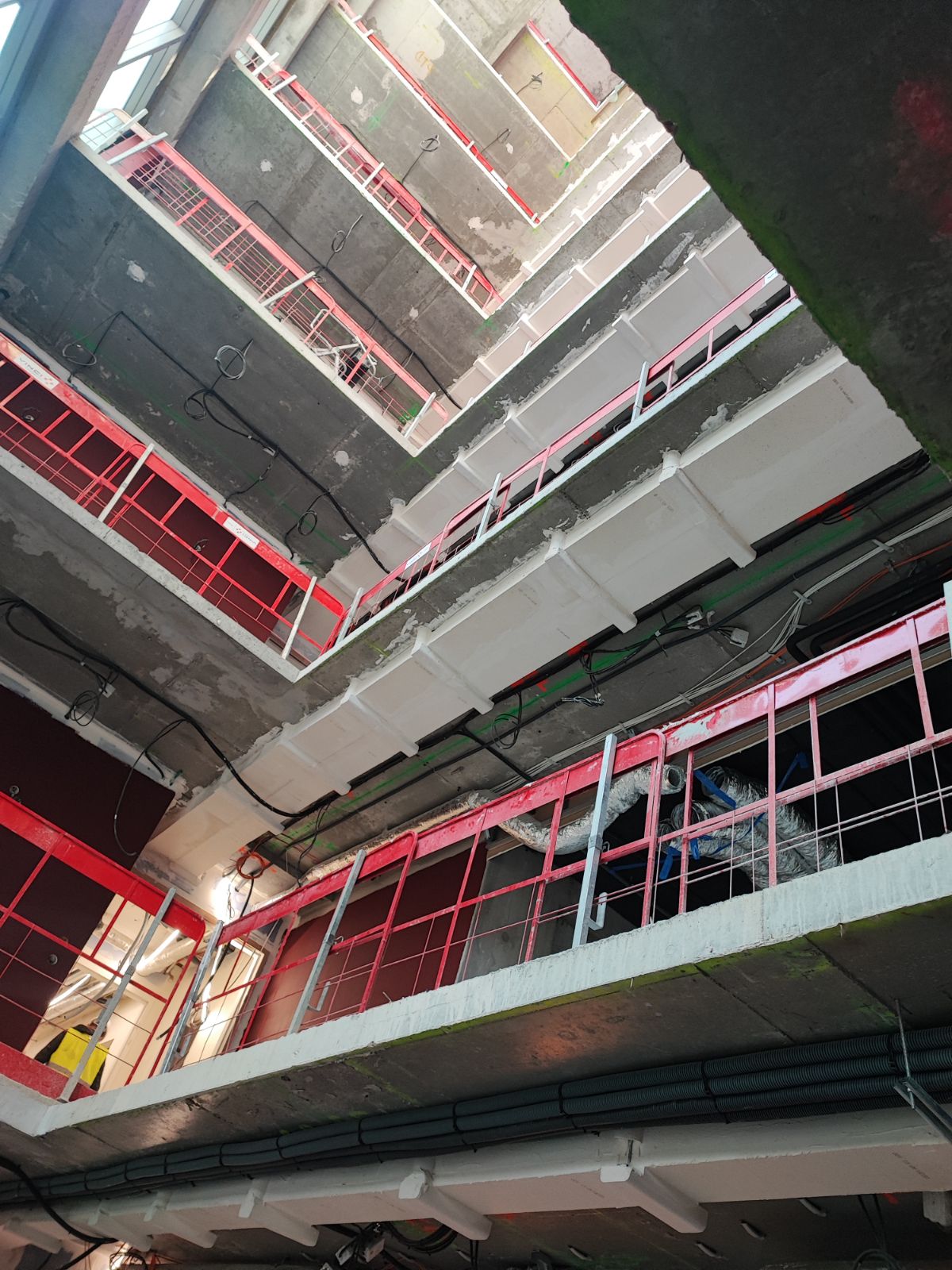

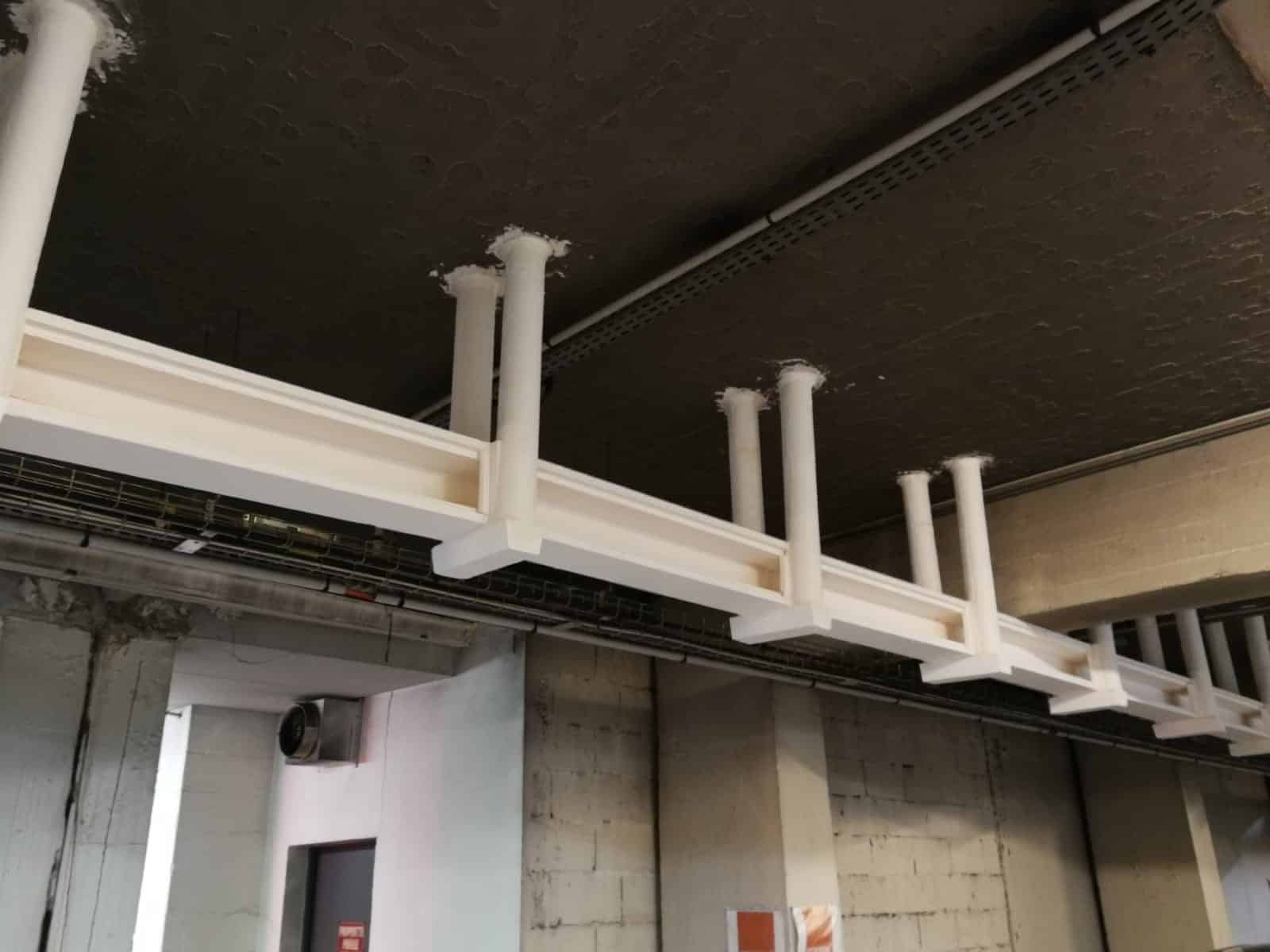

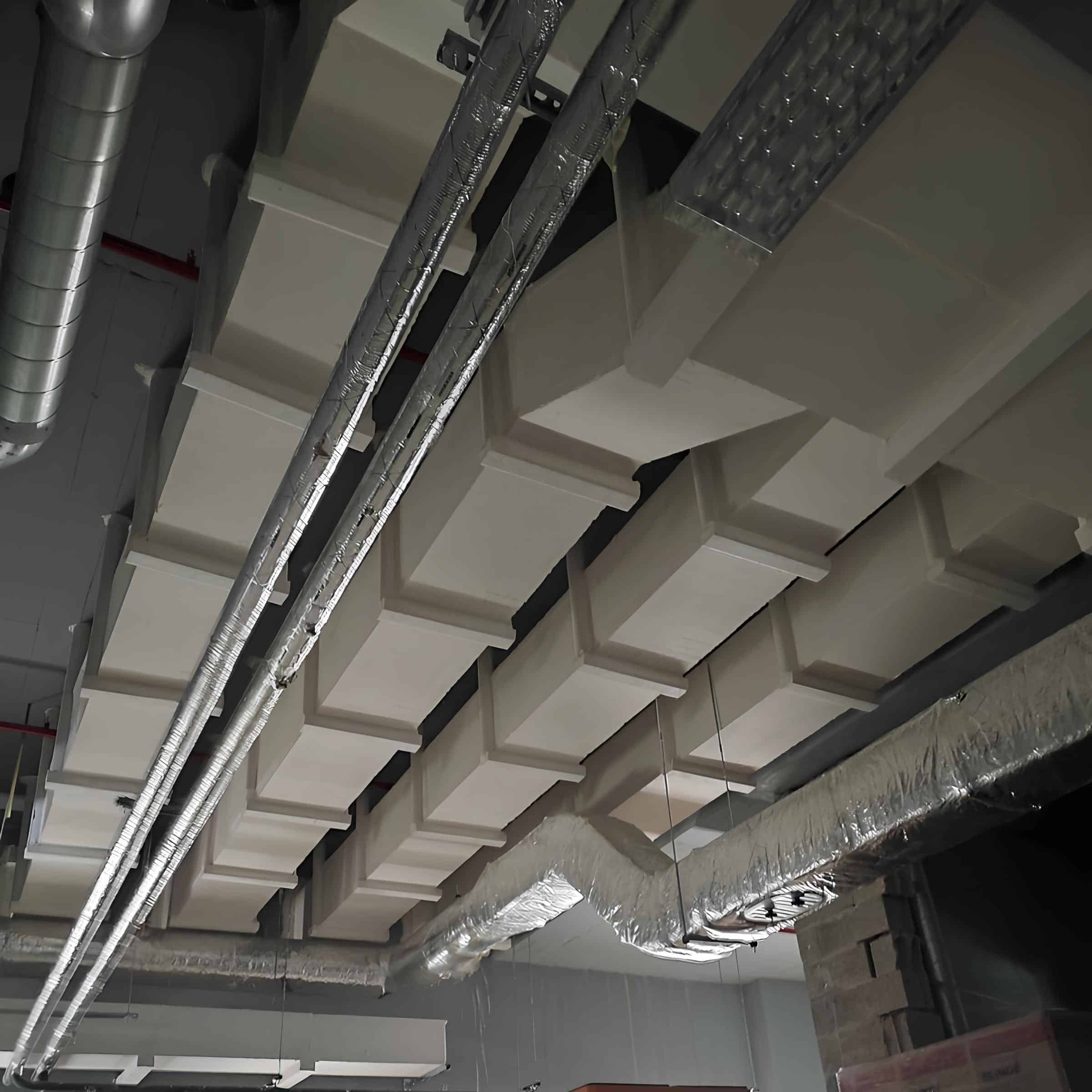

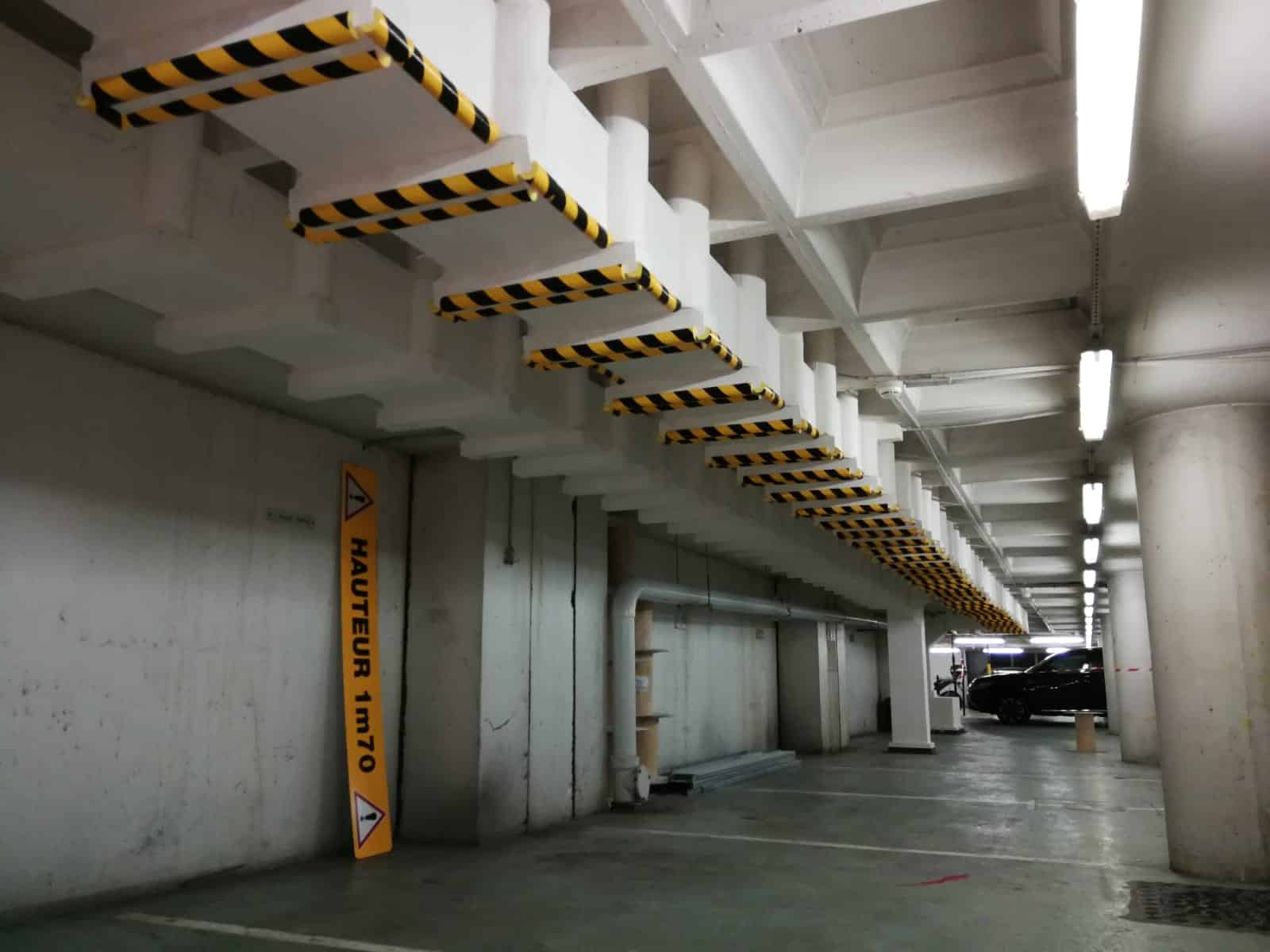

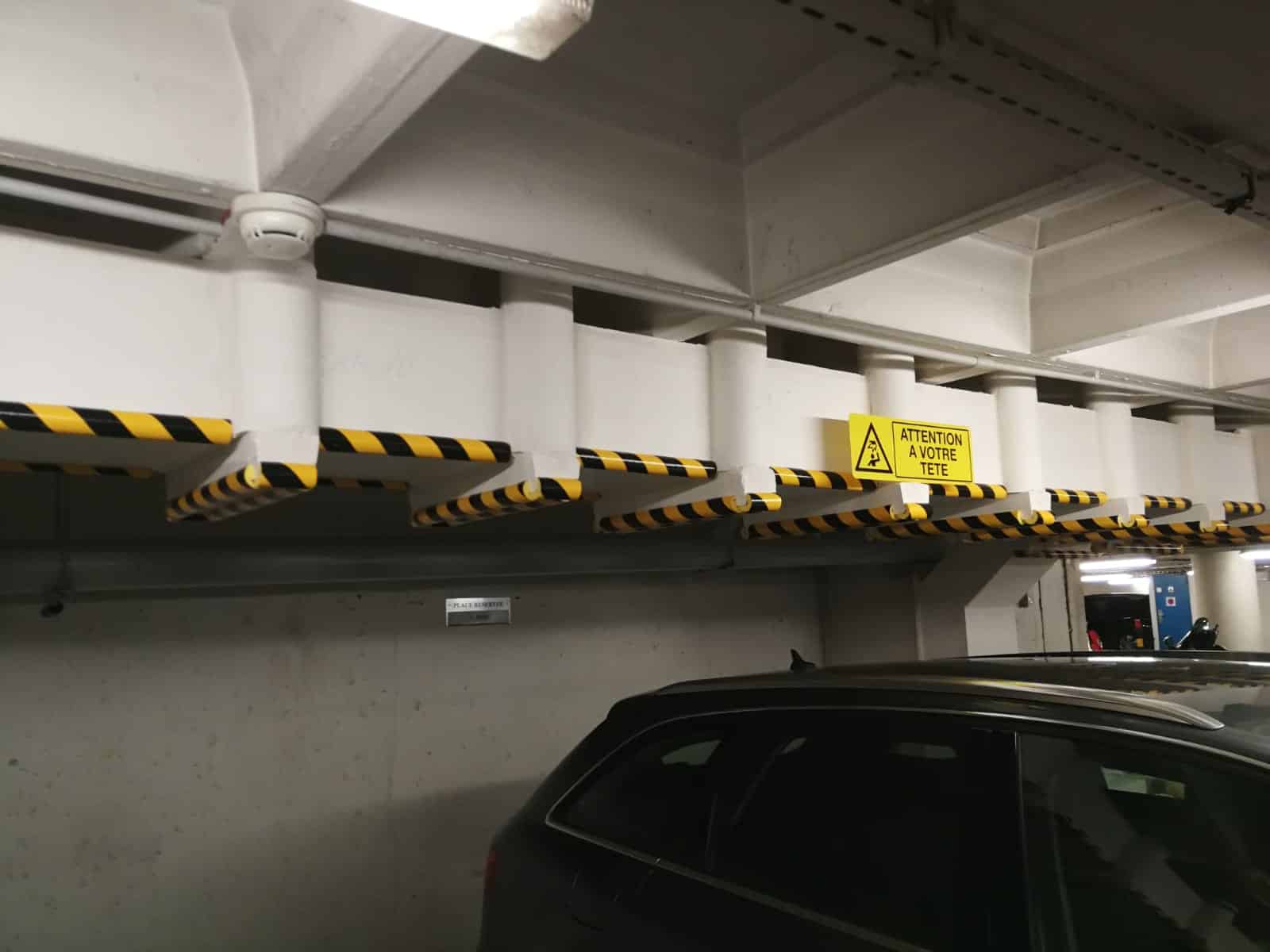

Télécharger plaquettePhotos et retours chantiers
